Apa yang terlintas di benak anda
ketika membicarakan sebuah robot? Pasti sesuatu yang canggih, otomatis, dan
hebat. Pada tutorial kali ini … XaXiXu.com akan sharing tentang membuat
sebuah robot mini sederhana yang komponen elektronika robot tersebut mudah
didapatkan. Bahkan bisa menggunakan komponen bekas lho, tamiya misalnya.

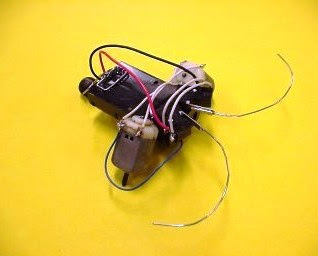

Robot yang akan kita buat pada
tutorial ini disebut juga robot kumbang atau the beetle robot. Mengapa
dinamakan robot kumbang? Karena ukurannya yang seperti kumbang dan memiliki
morfologi yang mirip kumbang. Mari kita lihat ilustrasi robotnya dibawah ini:
Cara Membuat Robot Kumbang – Simple Beetle Robot
Berikut ini alat alat yang digunakan :
• Solder Elektronik
• Timah
• Cutter
• Lem
Komponen robot :
• Motor DC kecil 5v (dinamo
tamiya) @2 buah
• Paperklip kecil @2 buah
• Paperklip besar @2 buah
• Baterai AAA atau AA @2 buah
• Tempat baterai (baterai holder)
@1 buah
• Selongsong/selang bakar
secukupnya
• Kabel kawat/ kabel pelangi @1 m
• Limit switch SPDT @2 buah
• Ball caster kayu (bisa
menggunakan manik2) – sebagai roda berjalan.
Jika sudah dilengkapi seluruh
alat dan komponennya, kira-kira seperti ini:
Langkah langkah Pembuatan The Beetle Robot sebagai berikut:
1. Potong kabel secukupnya, kira2
5-7 cm sebanyak 13 buah.
2. Kupas ujung kabel tersebut
agar bisa disolder
3. Solder kabel ke tiap komponen,
seperti pada motor, switch, baterai holder. Kecuali baterai
4. Ambil baterai holder dan
membuat sambungan ke ujung positif (kabel biru), kemudian solder pada sambungan
tersebut. Lihat ilustrasinya sebagai berikut:
5. Ubah posisi baterai holder
sehingga baterai menunjuk ke tanah. Lem kedua switch pada baterai holder
sehingga membentuk huruf V
6. Lem motor pada sisi samping
baterai holder sehingga terlhat seperti kaki robot kumbang.
7. Gunakan paperklip besar dan
disambungkan menjadi poros pada caster, bentuk sesuai kretifitas anda. Berikut
contohnya:
8. Jangan lupa lengkapi
pengawatan komponen menjadi seperti berikut ini:
9. Ambil paper klip kecil untuk
membuat antena/sungut kumbang, dan solder pada besi switch.
10. Tempelkan caster yang sudah
diporos ke baterai holder yang digunakan sebagai roda untuk keseimbangan jalannya
robot. Sehingga contoh hasil akhirnya menjadi seperti ini:
Pics : Jerome Demers
Mudah bukan?
Supaya lebih bagus,
anda bisa membuat body robot dari barang-barang bekas, contohnya dari mainan
kumbang, kayu, bahkan mouse bekas. FYI,
Semua robot yang diciptakan pasti berasal dari hal kecil terlebih
dahulu. Jadi, para sobat XaXiXu.com jangan takut untuk mencoba.
Start with the little things!! and
Good Luck!!
